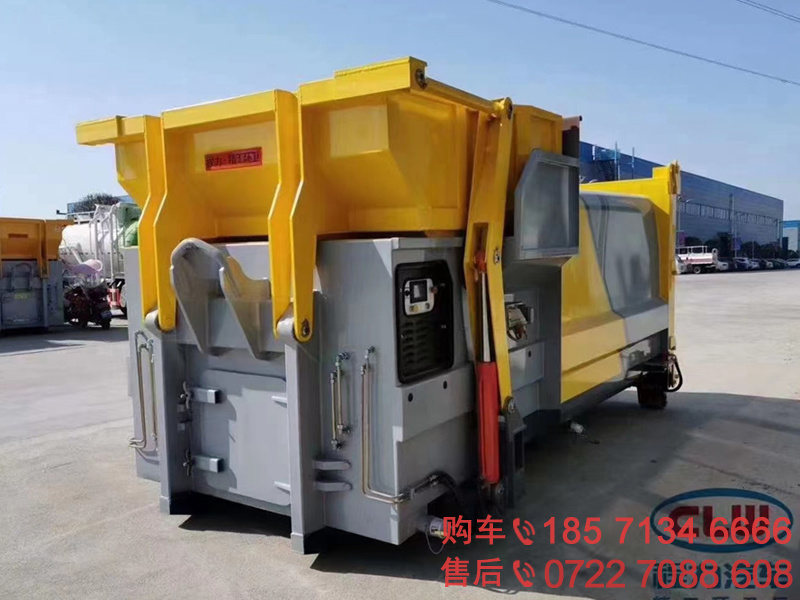

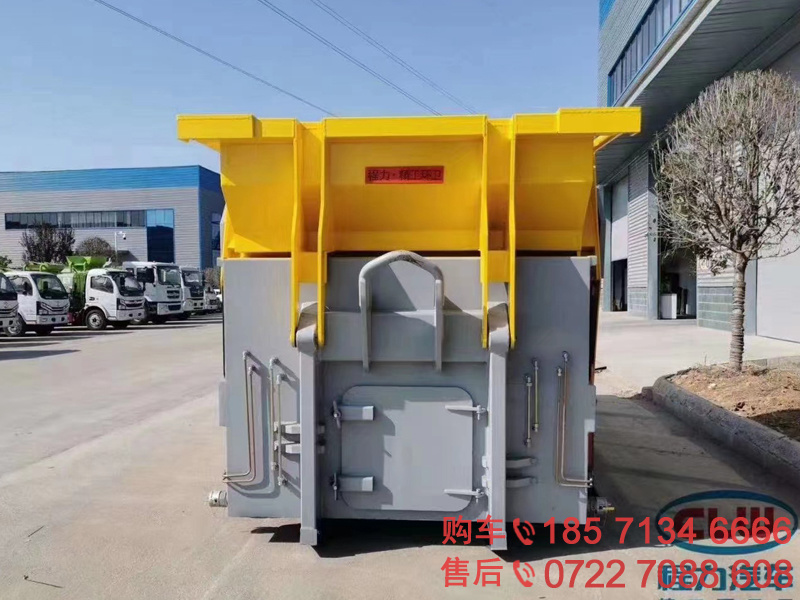

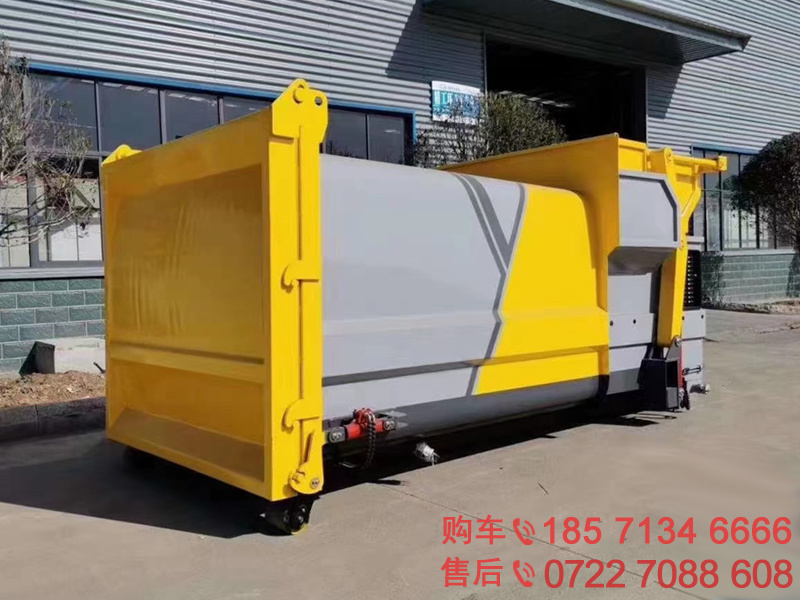

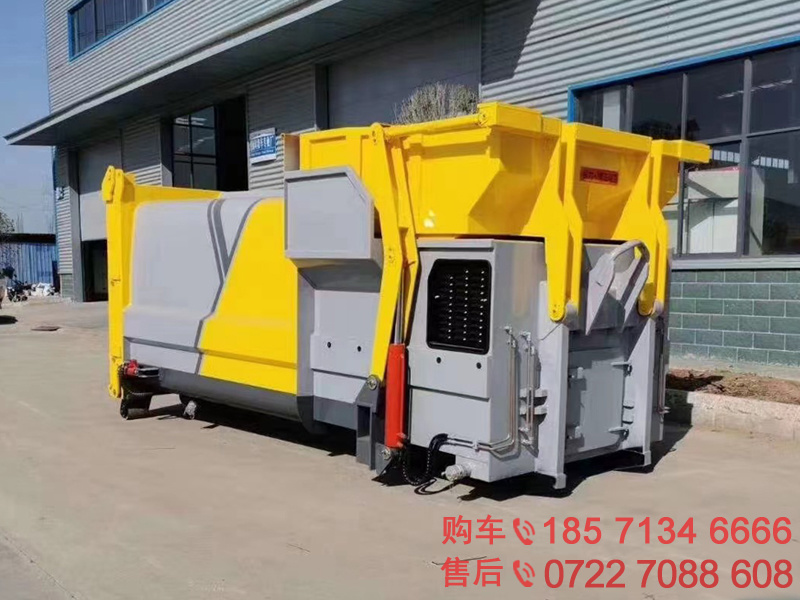

15方移动压缩垃圾站

外形尺寸    :5960*2500*2560(MM)

垃圾厢容积:15立方




立刻电话询价




185-7134-6666


百看不如一问,专业为您定制:

视频展示

产品参数

    15方移动压缩垃圾站技术参数

    产品名称

    15方移动压缩垃圾站

    外形尺寸(长*宽*高)

    5960*2500*2560(MM)

    压缩方式

    水平压缩

    垃圾箱容积

    15立方

    电源

    380V/50Hz/10kW

    电机功率

    7.5KW

    系统最大压力

    ≤24MPa

    最大压缩力

    ≥360KN

    压缩腔容积

    ≥4.5m³

    翻转斗容积

    ≥3.5m³

    导轨宽度

    1060mm

    勾心高度

    1570 (0,+10)mm

    空载压缩循环时间

    ≤42S

    翻转斗循环时间

    ≤30S

    箱体底板厚度

    ≥5mm

    箱体侧板及顶板厚度

    ≥5mm

    压实密度

    ≥0.75T/m³

    翻斗机构提升力

    2000kg

    理论垃圾处理量

    15T/H

    配套垃圾转运车辆

    后双桥车厢可卸式垃圾车
移动压缩垃圾站

产品介绍

  1. 压缩腔底板、侧板均采用NM450板材,屈服强度高度1200MPa。
  2. 垃圾箱体采用倒锥形设计,侧板采用Q345高强度材料;内部具有排气装置。
  3. 压头采用高强度HG70材料制作。
  4. 压头油缸采用螺栓固定可拆卸式设计,压头两端均具备油缸润滑脂加注孔;滑罩导轨采用高分子尼龙材料;压头与滑罩之间止动板采用可拆卸式+止动板设计,确保维护方便、安装可靠。
  5. 卸料门采用高强度Q345板材及型材制作,内部具有垃圾卷扬装置,确保垃圾在压缩中充满整个垃圾箱体。
  6. 上料机构采用多连杆机构设计;料斗采用瓦楞结构设计,外部及底板无加强筋、美观大方,翻转斗底部具有缓冲装置。
  7. 翻转斗容积最大可达3.5m³,满足小型收集车一次性卸料;连杆具备多向调节功能,调节后具有止动板,能有效防止调节后螺栓松动导致机构不平衡现象出现。
  8. 锁紧机构锁紧采用油缸大腔受力、多连杆驱动锁紧设计;锁紧支座以及连杆均具备可调节功能,能大大延长卸料门密封胶条使用周期;销轴及连杆均采用调质、镀锌处理,提升其使用周期。
  9. 前门采用Q345高强度整板制作,具体美观、简洁的特点;转动铰链、把手及锁紧舌均采用镀锌防腐处理。
  10. 设备各转动销轴均采用调质、镀锌处理,提升其使用周期;耳板采用螺栓+耳弧板固定,避免螺栓出现受剪情况出现。
  11. 上料机构油缸具备双向缓冲功能,降低上料机构运行噪声;压缩油缸具备缓冲功能,进一步减缓压缩换向冲击,提升整体运行平稳度;油缸黄油嘴均具备防护措施,以防使用中黄油嘴出现剪断情况。
  12. 卸料门锁紧油路具备液压锁锁止功能;快换接头具备卸压功能。
  13. 压头油缸和上料油缸均采用固定分流块进行分流,避免三通接头非固定导致的管路松动渗漏情况。
  14. 卸料门采用双唇密封胶条,双道密封确保无滴露;采用卡槽式安装,方便后续维护更换。
  15. 液压电控系统采用抽屉式安装设计,采用高性能轴承进行滑动。
  16. 具有线控式、触摸式、按钮式三种控制功能。
  17. 具有三相电源的相序异常报警、显示、换相功能,方便改变电机的相位,无须重新接线。
  18. 具有液晶显示功能,能对设备的工作运行情况显示在屏幕上,包括但不限于:动态的垃圾量显示、误操作提示、设备运行状态、故障的自诊断结果显示、程序调整功能等。
  19. 设备采用高性能电机驱动,采用高效节能、性能可靠的双泵系统设计。
  20. 所有外露金属表面均作防锈处理,与垃圾直接接触的材料均进行防腐处理。
  21. 所有旋转销轴均采用高强度自润滑轴承,具有很强的耐磨性和耐腐性,保证其在恶劣环境中的使用周期。
  22. 设备采用PLC控制,能根据垃圾压缩的负载情况自动调整油缸推力,使垃圾均匀、密实地分布在箱体内。

设备安装及水电要求

  1. 用户可根据当地的地理位量和垃圾处理量来确定垃圾站设备和车辆的配置,以下垃圾站布置示意图,中标注尺寸为垃圾始要求的很合理尺寸供用户参考,均为单机位布置方案,双机位及多机位在此基础上进行宽度方向叠加即可。
  2. 单机位电力要求:客户需提供三相四线制,380V/10kW的外接电源,并配有相应的断路、带漏电保护断路器。
  3. 水源要求:常规生活用水,进水管最小为1寸。
  4. 建筑物的要求:JHY15-A/JHY18-A建筑物内净空高度不小于6米,大门内空净高不得小于5.5米,大门宽度不得小于4米。
  5. 建筑物内部采用C25及以上标号钢筋混凝土结构,厚度大于200mm。
  6. 建筑物外部转运场地大小及地面强度满足相关转运车辆转运需求。
  7. 图示及技术说明仅给出设备的安装要求,客户可根据周边情况设计员工休息室、洗手间、污水井及沉淀池设施,为方便清淤,化粪池建议置于室外。
移动压缩垃圾站
移动压缩垃圾站

产品评测

           JHY系列移动压缩垃圾站(移动式垃圾压缩机)是我公司根据柜内环卫设备市场需求及垃圾转运模式,自主研发的具有先进技术和工艺的垃圾压缩处理设备,主要用于对城区街道、商业区、居民工厂、学校、医院的生活垃圾进行收集转运。
           JHY系列移动压缩垃圾站(移动式垃圾压缩机)采用水平压缩技术,对收集来的松散生活垃圾直接压入封闭式的垃圾箱内进行压缩减容,排出垃圾中所含污水和气体,再用车厢可卸式垃圾车转运。该设备具有臭气散发少、无二次污染、占地面积小、机动灵活等特点,特别适用于市区征地难、场地较小的条件下新建转运站及旧站改造。JHY10-A / JHY12-A / JHY15-A / JHY18-A型移动压缩垃圾站(移动式垃圾压缩机)主要适用于人力车及1.5吨以下的小型机动车(宽度不大于1.8米)上料的垃圾收集方式。

    工作步骤

    垃圾收集-垃圾卸料-上料机构翻转-压头压缩-垃圾车转运-卸料

    移动压缩垃圾站

    客户案例

    国内服务超过一千多家环卫站国家重点工程,出口五十多个国家和地区,得到国内外客户一致好评!

    某地政府垃圾站设备项目中标18方移动压缩垃圾站 竖直直压式垃圾站
